園田機工が手掛ける
クランクシャフト
製造工程

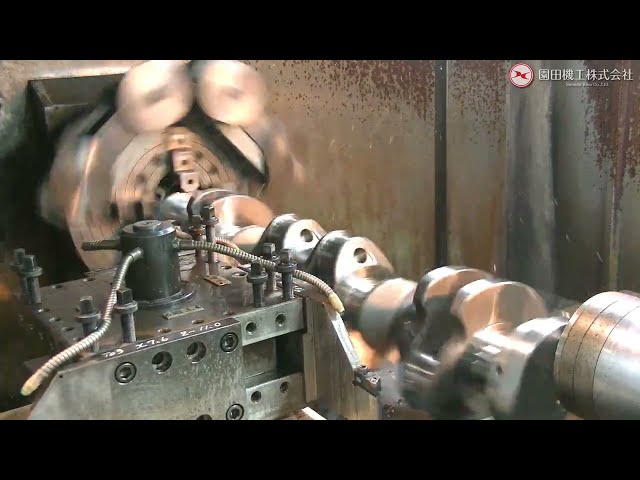

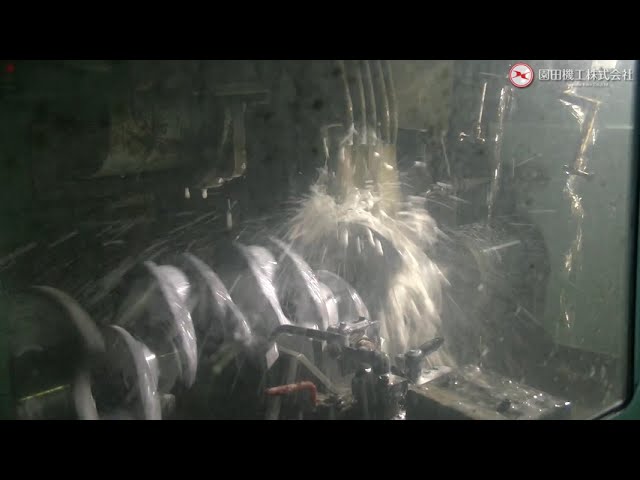

荒加工/切削
不要な余肉を削る
まず、素材から製品の形状に不要な余肉を大まかに削る荒加工を行います。
材料の疲労強度、寿命に影響を及ぼすことが無いように、熱処理などにより応力を消失させて軟化させながら加工を実施しています。
また、後加工を考慮した切削仕上げ加工を行っています。

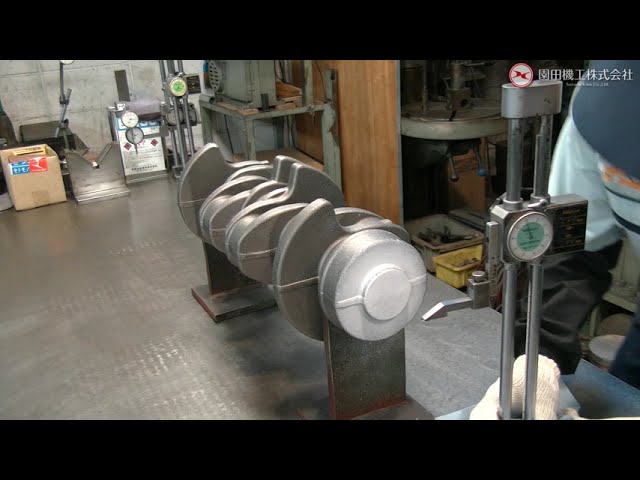

職人の技が光る「ケガキ」
荒加工/切削 設備紹介
| 主力設備名称 | 台数 | ||
|---|---|---|---|
| クランクシャフトミラー | NTC | GPM240F2-3 | 1台 |
| ＣＮＣ旋盤 | NISSIN | NST-40/150 １TSC | 1台 |
| クランクシャフト油穴加工機 | HORKOS | TM80H | 1台 |
| フランジ端面穴切削 | HORKOS | TM80H | 1台 |
| 中型NC旋盤 | 大日 | M85×400 | 1台 |
| 複合機 | オークマ | MULTUS B300 | 1台 |
| ラジアルボール盤 | 日本精機 | RE2-1450A | 1台 |

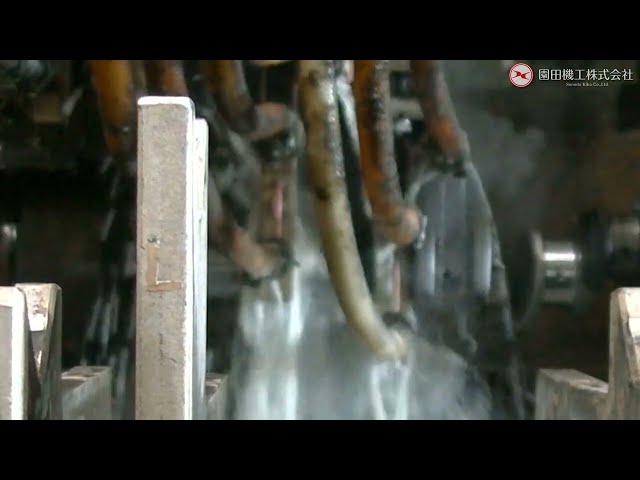

高周波焼入れ
金属表面を硬化させる処理
金属の表面硬度、品質を向上させるために、高周波焼入れ加工を行います。
高周波焼入れとは、高周波誘導電流を利用して鋼材の表面部分を加熱し、その後、急速に冷やすことで金属表面を硬化させる処理のことです。
熱処理後
試験片作成での確正試験や、有効硬化層・焼入パターン・有効金属組織の解析も対応しております。
高周波焼入れ 設備紹介
| 主力設備名称 | 台数 | ||
|---|---|---|---|
| クランクシャフト焼入焼戻設備 | 電気興業 | 追従式 | 1台 |
| 単気筒クランクシャフト焼入設備 | 電気興業 | 固定式 | 1台 |
| クランクシャフト焼入機 | NETUREN | 回転移動式 | 1台 |

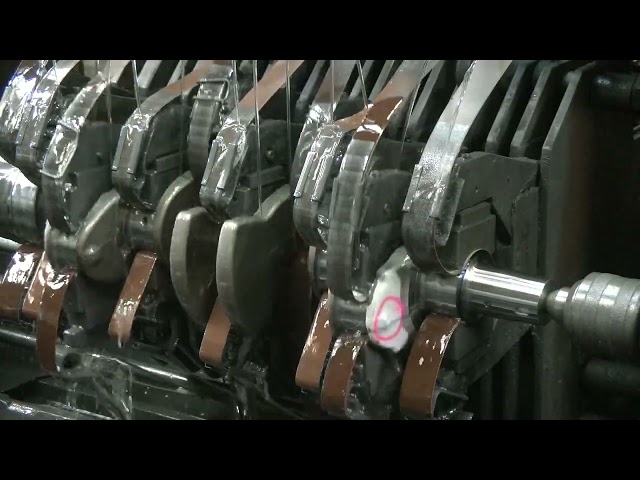

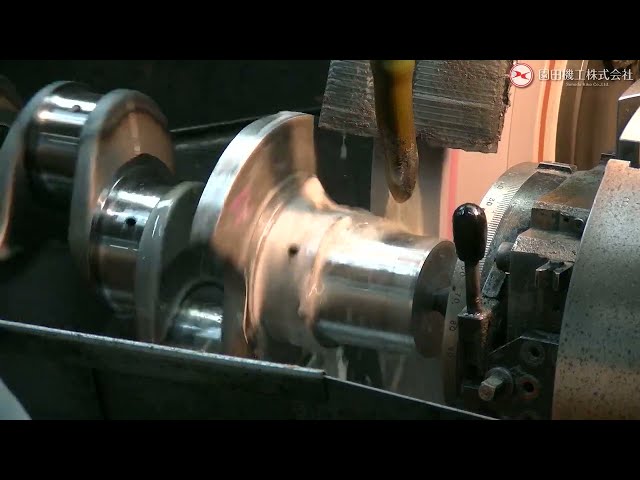

研削
園田機工が得意とする「研削加工」
永年蓄積された加工技術を駆使して行う研削工程は、園田機工が得意とする加工です。
この研削加工により、歪の無い、高品質なものづくりを実現しています。
研削 設備紹介
| 主力設備名称 | 台数 | ||
|---|---|---|---|
| ＣX 研削盤 | JTEKT | GF50MHｰ70T | 1台 |
| フランジ（アンギュラ）研削盤 | JTEKT | GL6A-100Ⅱ | 1台 |
| クランクシャフト研削盤 | ベルコ | RTM25A4100 | 1台 |
| 円筒研削盤 | TOYODA | GUP40-270 | 1台 |
| 円筒研削盤 | NTC | ５RCK 25X72CNC | 1台 |
| クランクシャフト研削盤 | ベルコ | RTM225AC | 1台 |
| 平面研削盤 | サンセイ | SS-5F | 1台 |
| 内面研削盤 | 大成 | GRI-1500 | 1台 |
